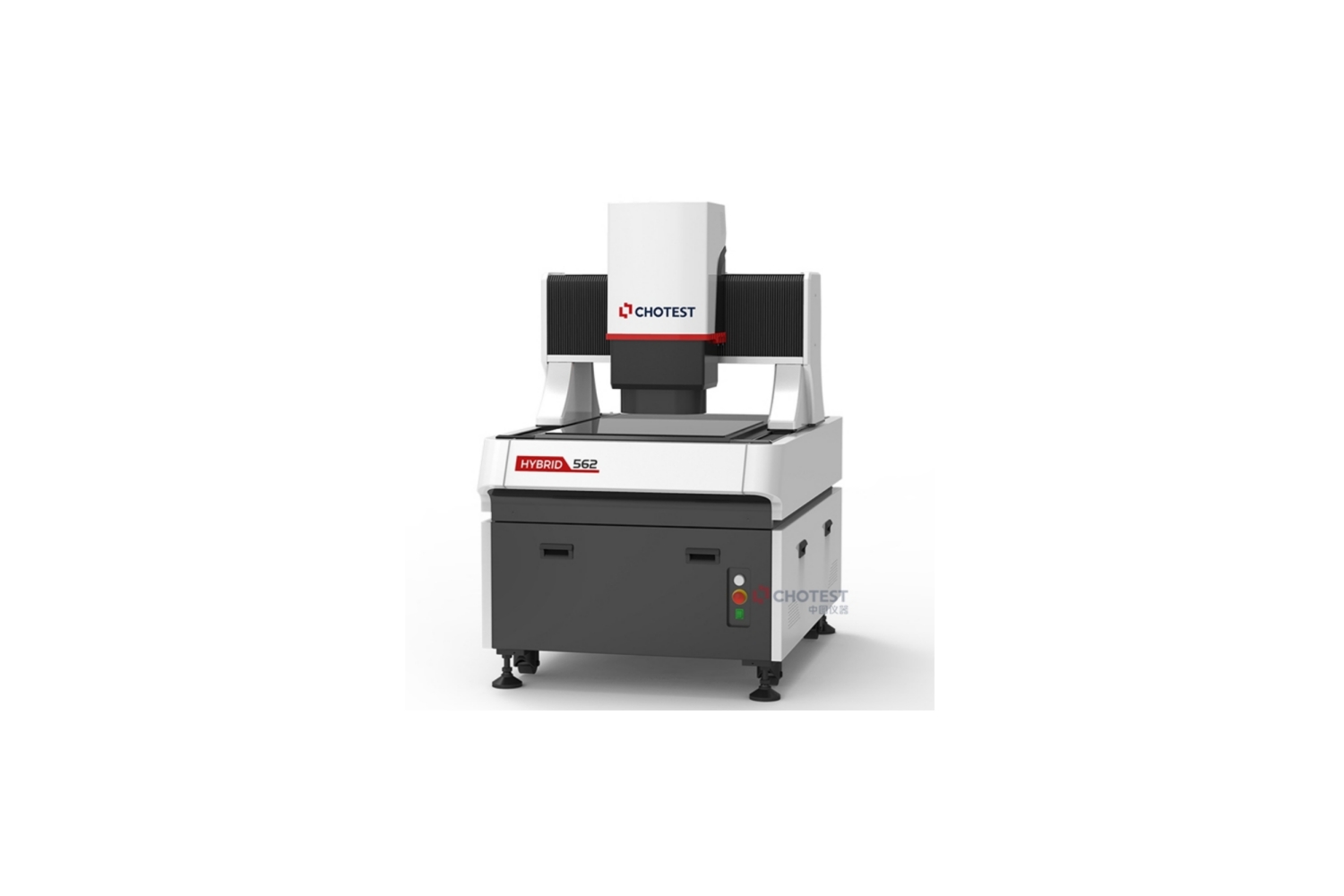

產品優勢
1.精密大理石機台,穩定性好,精度高。
2.超低分貝靜音級運動。
3.三軸全自動可編程檢測。
1.高分辨率鏡頭和大視野鏡頭組合測量。
2.支持表麵光、透射光、同軸光分段編程控製。
3.自動識別測量部位,測量結果穩定統一。
1.自動執行測量流程。
2.支持CAD圖紙和Gerber圖紙導入,坐標係匹配測量。
3.CNC固定坐標係模式下,可快速精確地進行批量測量。
4.支持飛拍模式,更高效率的高速測量。
1.支持點激光測頭。
2.支持卡尺、千分尺等外部設備輸入,數據統一管理。
3.VisionX測量軟件支持2.5D測量工具。
1.簡潔的操作界麵。
2.一鍵生成統計分析、檢測結果報告等。
1.提供多達80種特征提取、輔助構造、智能標注、形位公差、特殊應用等取分析工具。
2.自動輸出SPC分析報告,支持Q-DAS傳輸,支持遠程數據對接。
1.量測工具:掃描提取邊緣點、多段提取邊緣點、圓形提取邊緣點、橢圓提取、框選提取輪廓線、聚焦點、最近點等。
2.可測幾何量: 點、線、圓(圓心坐標、半徑、直徑)、圓弧、中心、角度、距、線寬、孔位、孔徑、孔數、孔到孔的距離、孔到邊的距離、弧線中心到孔的距離、弧線中心到邊的距離、弧線高點到弧線高點的距離、交叉點到交叉點的距離等。
3.構建特征:交點、中心點、極值點、端點、兩點連線、平行線、垂線、切線、平分線、中心線、線段融合、半徑畫圓、三線內切圓、兩線半徑內切圓等。
4.形位公差:直線度、圓度、輪廓度、位置度、平行度、對稱度、垂直度、同心度、平行度等形位公差評定。
5.坐標係:儀器坐標係、點線、兩點 X、兩線等工件坐標係;圖像配準坐標係;可平移、旋轉、手工調整坐標係。
6.快速工具:R角、水平節距、圓周節距、篩網、槽孔、輪廓比對、彈簧、O型圈等特殊工具快速測量。
7.支持公差批量設置、比例等級劃分、顏色自定義管理。
1.將所有測量記錄進行集中式管理。
2.CNC測量支持掃碼槍輸入。
3.按工件型號、工件名稱、檢測日期、工件識別碼等進行查詢。
1.可輸出Excel、Word、 TXT 報表。
2.支持 AutoCAD 文件的導入和導出。
3.支持實時輸出至 excel 模版,可定製模版。
4.輸出SPC分析報告,可輸出統計值及控製圖。
5.支持Q-DAS傳輸,支持定製遠程數據對接。
